رابط بازی: | 2.92 میلی متر | جنسیت: | زن |
---|---|---|---|
ساختار: | مستقیم با بلاک | آبکاری شده: | طلا |
فرکانس: | DC 40GHz | اندازه سفارشی: | استاندارد |
امپدانس: | 50 اهم | آزمایش افشاندن نمک: | 48 ساعت |
چرخه زندگی: | 500 سبک | ||
برجسته: | اتصال آنتن کواکسیال,اتصال سیم کابل کواکسیال |

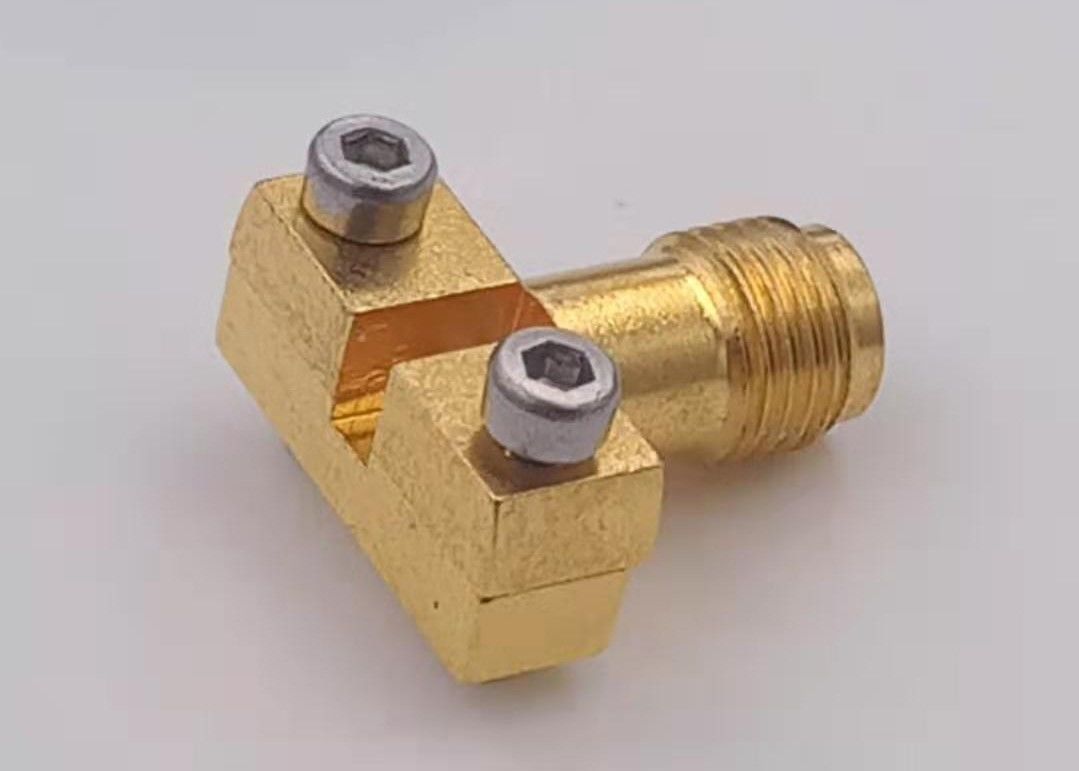

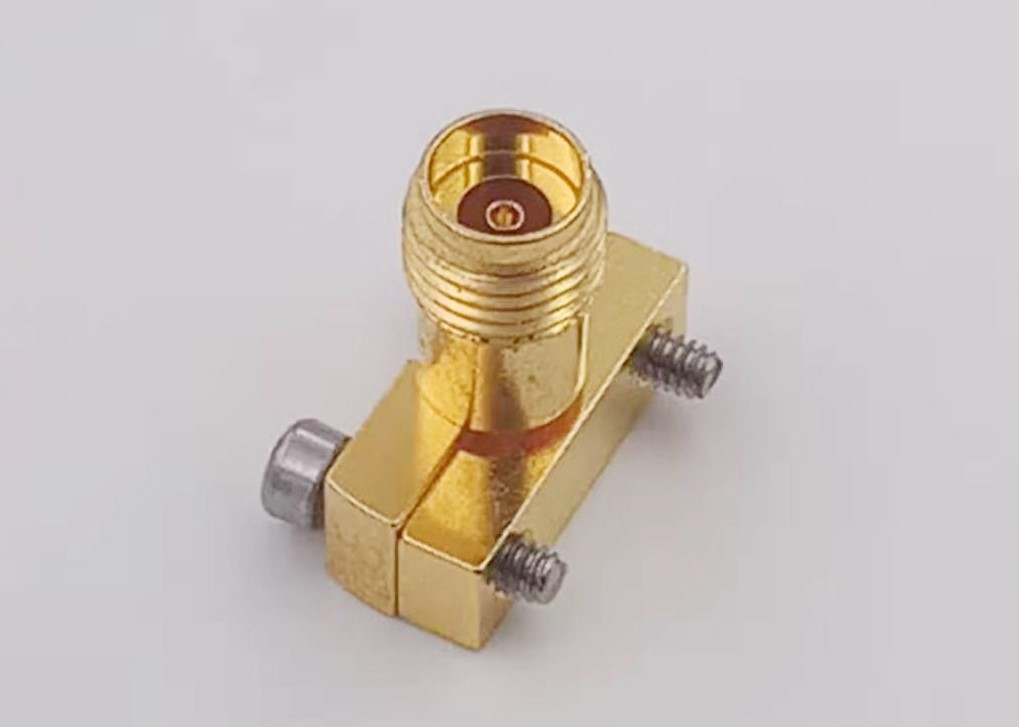

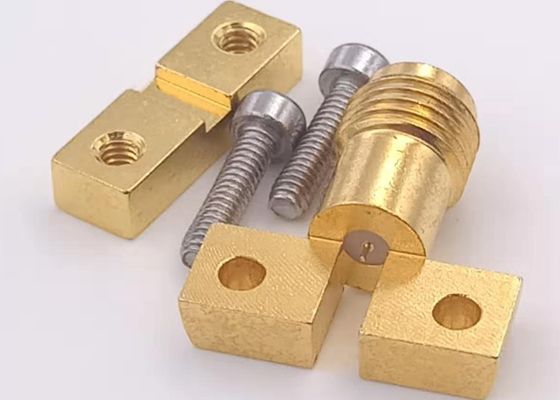

نام محصولات:40GHz 2.92 میلی متر اتصال انتهای زن راه انداز طلایی با بلوک برای تست PCB
توصیف محصولات:
اتصالات End Launch با کارایی بالا برای ارائه پاسخ پهنای باند کم VSWR ، حالت آزاد تا 40 گیگاهرتز برای صفحه های مدار چاپی تک لایه و چند لایه که سیگنال فرکانس بالا در لایه بالایی است ، طراحی شده اند.
گزینه های زنانه و مردانه همراه با بدن باریک و تغذیه کننده سنسور.مقاوم ، قابل استفاده مجدد و قابل ترمیم.پیکربندی های راه اندازی چندگانه بهترین مطابقت ممکن را با طرح مدار دارد.بر روی میکرواستریپ و طرح های موجبر همسطح زمینی (GCPW) کار می کند.میکرواستریپ لایه سیگنال و تابلوهای تست GCPW موجود است.اتصال پین به ردیابی سیگنال اختیاری است.
برنامه مشترک:
ما تولید و عرضه ابزار تستر ، آنتن ، ارتباطات موج میلی متر و برنامه قدرت بالا ، رادار ،ارتباطات ماهواره ای و همچنین دبرنامه های efense و برنامه های هوافضا.
استاندارد رابط:2.92 میلی متر
نوع:اتصال را راه اندازی کنید
جنسیت: زن
امپدانس: 50 اهم
ساختار: مستقیم 180درجه
نوع نصب: گیره پیچ برای میکرو استیپ
مواد | ||
موارد | مواد | آبکاری |
تماس با مرکز | برون | طلا |
بدن | برنجی | طلا |
مقره | PEI / PTFE | N / A |
مشخصات | |
شرح | مقدار |
فرکانس | 40 گیگاهرتز DC |
امپدانس | 50 اهم |
VSWR | 1.4 |
مقاومت عایق | > 5000 م اهم |
ولتاژ مقاوم در برابر دی الکتریک | 750 ولت |
مقاومت در برابر هادی مرکز را تماس بگیرید | <0.003 اهم |
مقاومت در برابر هادی خارجی را تماس بگیرید | کمتر از 0.002 اهم |
چرخه زندگی | 500 سیکل |
درجه حرارت | -65 درجه سانتیگراد° تا +165 درجه سانتیگراد |
مانند ، نظامی ، ابزار آزمایش ،تجهیزات ارتباطات ماهواره ای و غیره
(ODM و OEM) خدمات طراحی سفارشی را ارائه می دهند: محصولات را می توان با توجه به استفاده از محصولات مشتری ، از جمله اندازه ، شکل ، عملکرد الکتریکی ، روش نصب و غیره سفارشی کرد. اگر محصولات استاندارد فعلی ما کاملاً متناسب با تقاضای شما نیستند ، برای پشتیبانی فنی با ما تماس بگیرید.
