رابط بازی: | 2.92 میلی متر | جنسیت: | زن |
---|---|---|---|
ساختار: | مستقیم 180 درجه | آبکاری شده: | طلا / منفعل |
فرکانس: | DC 40GHz | اندازه سفارشی: | استاندارد |
امپدانس: | 50 اهم | آزمایش افشاندن نمک: | 48 ساعت |
چرخه زندگی: | 500 سبک | نصب: | فلنج برای نصب PCB |
برجسته: | اتصال سیم کابل کواکسیال,نوع اتصال rf |

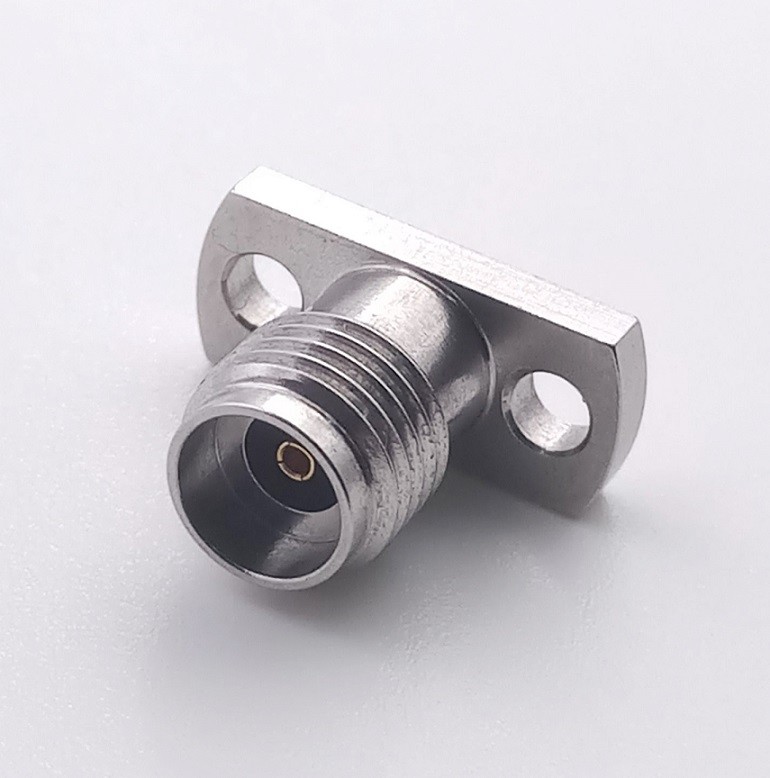

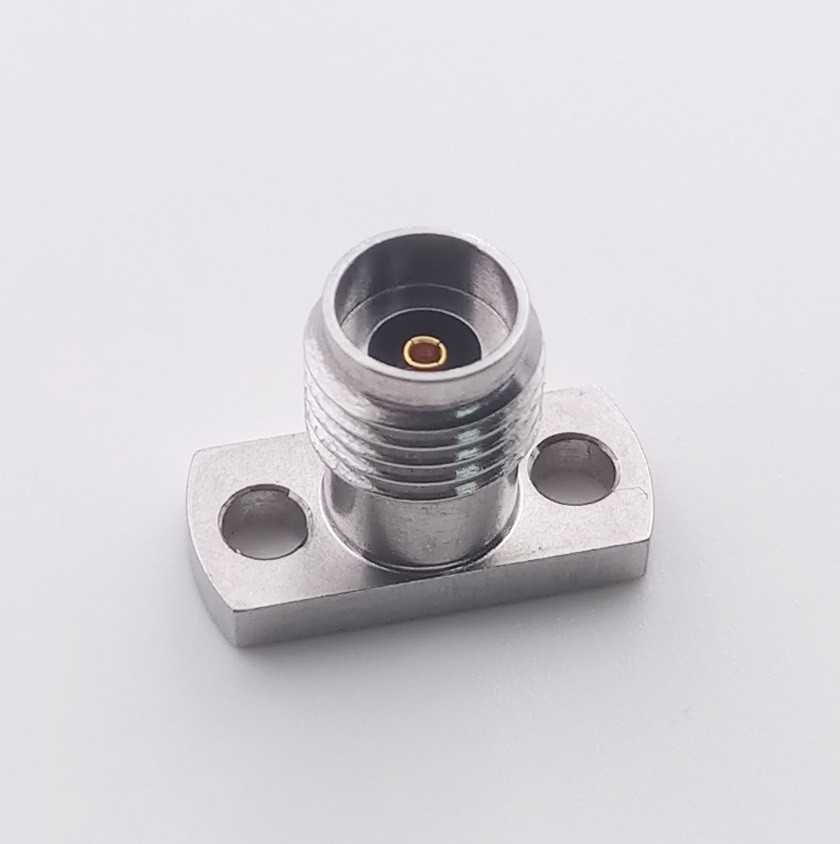

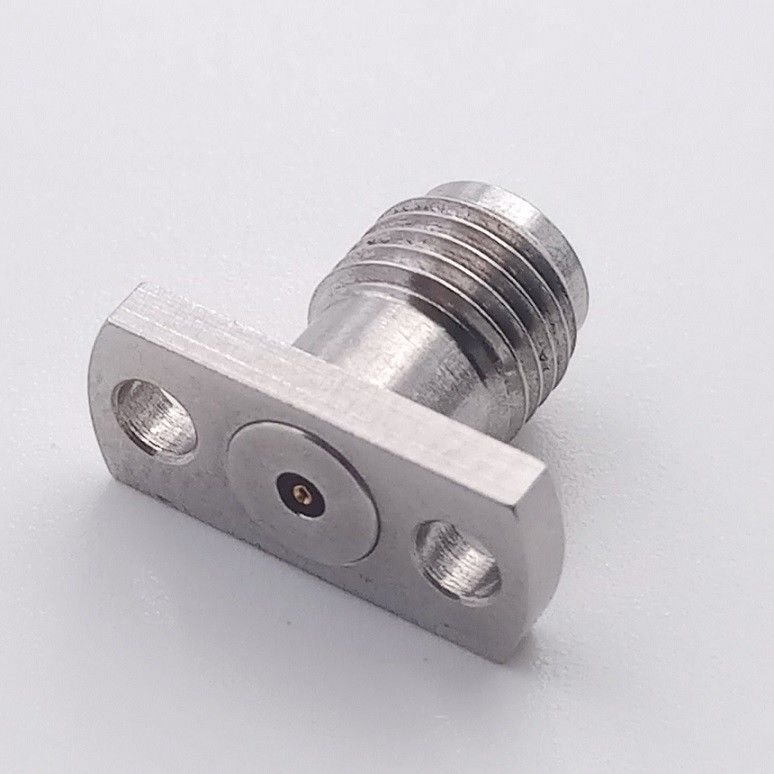

نام محصولات:کانکتور زن 2.92mm 40GHz با فلنج 2 سوراخ 50Ohms نصب PCB
خروج محصولات:
اتصالات پایان پرتاب با کارایی بالا به گونه ای طراحی شده اند که VSWR کم ، پاسخ پهنای باند حالت آزاد به 40 گیگاهرتز برای تخته های مدار چاپی تک لایه و چند لایه را که سیگنال فرکانس بالا در لایه بالایی قرار دارد ، فراهم کنند.
Male and female options along with narrow body and bulkhead feed-through. گزینه های زن و مرد به همراه تغذیه بدن و باریک. Robust, reusable and repairable. مقاوم ، قابل استفاده مجدد و قابل ترمیم. Multiple launch configurations provide the best possible match to circuit layout. تنظیمات پرتاب چندگانه بهترین شکل ممکن را برای طرح مدار فراهم می کند. Works on microstrip and grounded coplanar waveguide (GCPW) designs. در زمینه میکرواستریپ و طرح موجبر موجی زمینی (GCPW) کار می کند. Signal-layer microstrip and GCPW test boards available. تخته های آزمایشی microstrip و GCPW با لایه سیگنال در دسترس هستند. Soldering the pin to the signal trace is optional. لحیم کاری پین به ردیاب سیگنال اختیاری است.
برنامه مشترک:
ما برای دستگاه تستر ، آنتن ، ارتباط موج میلی متر و کاربرد قدرت بالا ، رادار ،ارتباطات ماهواره ای و همچنین دسیستم های efense و برنامه های هوافضا.
استاندارد رابط:2.92 میلی متر
نوع:اتصال دهنده
جنسیت: زن
امپدانس: 50 اهم
ساختار: مستقیم 180درجه
نوع نصب: فلنج برای نصب PCB
مواد | ||
موارد | مواد | آبکاری |
تماس با مرکز | مس بریلیم | طلا |
بدن | فولاد ضد زنگ | منفعل |
عایق | PEI | N / A |
مشخصات | |
شرح | مقدار |
فرکانس | DC 40GHz |
امپدانس | 50 اهم |
VSWR | 1.3 @ 40GHz |
مقاومت عایق | > 5000 متر اهم |
ولتاژ تحمل دی الکتریک | 750 ولت |
برای مقاومت در برابر هادی مرکز تماس بگیرید | <3.0 متر اهم |
برای مقاومت در برابر سیم هادی خارجی تماس بگیرید | <2.0 متر اهم |
چرخه زندگی | 500 سبک |
درجه دما | -50 درجه سانتیگراددرجه حرارت تا +125 درجه سانتی گراد |
مانند ، نظامی ، ابزار تست ،تجهیزات ارتباطی ماهواره ای و غیره
(ODM و OEM) خدمات طراحی سفارشی Afford: محصولات را می توان با توجه به نوع استفاده مشتری از جمله اندازه ، شکل ، عملکرد الکتریکی ، روش نصب و غیره سفارشی کرد. اگر محصولات استاندارد فعلی ما نمی توانند کاملاً مطابق با نیاز شما باشند ، خوشحال می شویم برای پشتیبانی تکنیک با ما تماس بگیرید.
