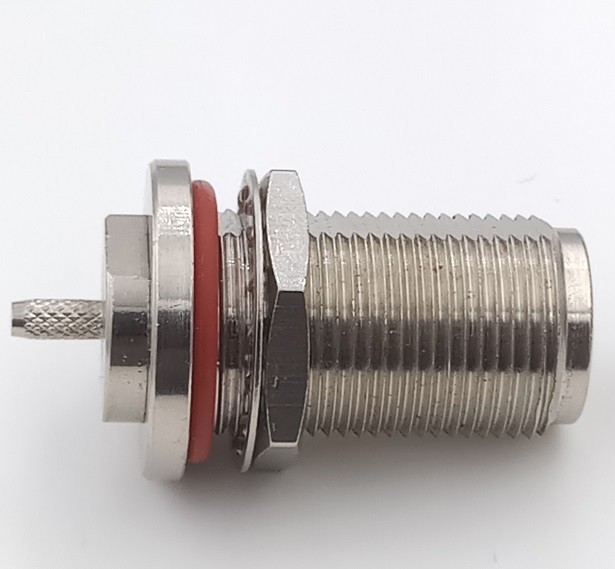

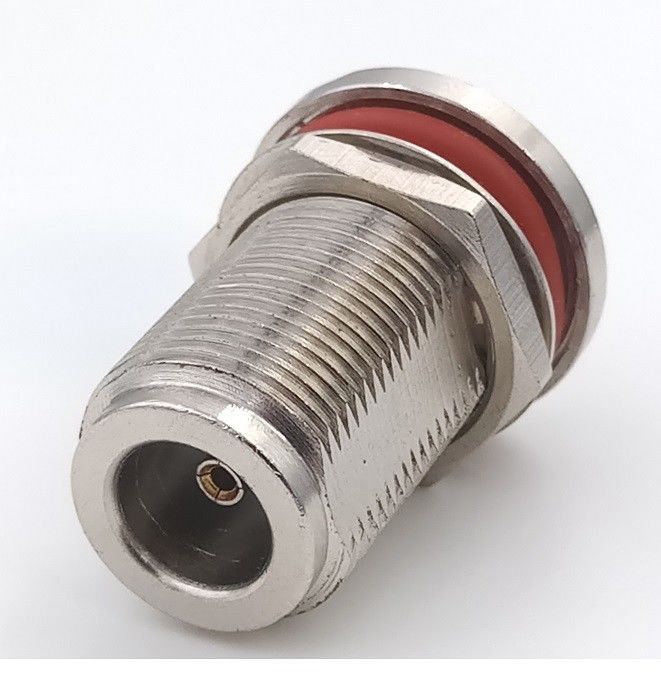

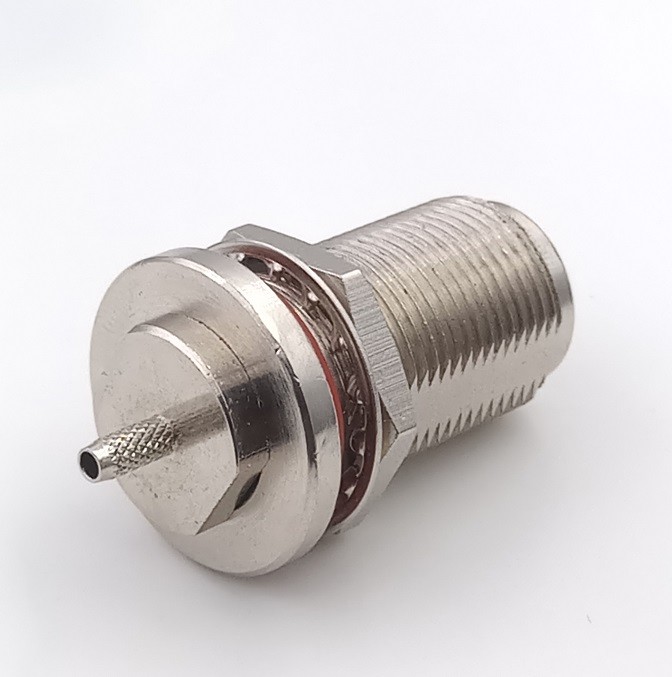

اتصالات مهره ای کانکسیال زنانه N نوع اتصال RF با کابل برای کابل

اطلاعات پایه
محل منبع: چین
نام تجاری: Sinrui
گواهی: RoHS
شماره مدل: N-KY142Y2
مقدار حداقل تعداد سفارش: 1000 عدد
قیمت: USD 1.8 per pcs
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: L / C ، T / T
شرایط پرداخت: T / T
قابلیت ارائه: 30000 قطعه در هر 21 روز
رابط: ن جنسیت: زن
ساختار: مستقیم 180 درجه نصب: نصب و بستن مهره برای کابل
آبکاری شده: نیکل برای بدن اندود شده است فرکانس: DC 6GHz
اندازه سفارشی: قابل تنظیم است امپدانس: 50 اهم
آزمایش افشاندن نمک: 48 ساعت برای بدن چرخه زندگی: 500 سبک
برجسته:

اتصال آنتن کواکسیال

,

نوع اتصال rf

نام محصولات: N نوع اتصال اتصال مستقیم کواکسیال RF RF و اتصالات اتصال مهره با سیم برای کابل



خروج محصولات:

N connectors have a threaded coupling interface to ensure that it mates correctly. اتصالات N دارای یک رابط اتصال جفت شده برای اطمینان از صحت جفت شدن آن هستند. It is available in either 50Ω or 75Ω versions. در دو نسخه 50Ω یا 75Ω موجود است. These two versions have subtle mechanical differences that do not allow the two types to mate. این دو نسخه تفاوت های مکانیکی ظریفی دارند که اجازه جفت گیری دو نوع را نمی دهد. This series of connectors follows the MIL-C-39012. این سری اتصالات از MIL-C-39012 پیروی می کند. The standard versions are specified for operation up to 11 GHz. نسخه های استاندارد برای کار با حداکثر 11 گیگاهرتز مشخص شده است. The connectors are able to withstand relatively high powers when compared to the BNC or TNC connectors. اتصالات قادر به مقاومت در برابر قدرتهای نسبتاً زیاد در مقایسه با اتصالات BNC یا TNC هستند. They are used for many radio frequency applications including broadcast and communication equipments. آنها برای بسیاری از برنامه های فرکانس رادیویی از جمله تجهیزات پخش و ارتباطات استفاده می شوند.



برنامه مشترک:

ما برای مشتریانی که در زمینه ایستگاه پایگاه ، آنتن (در فضای باز و سرپوشیده) حضور دارند ، در دوره هوو در هجی تولید و عرضه می کنیم ،

دستگاه های پخش ، سیستم ارتباط بی سیم ، سیستم انتقال موج ، و مقدار کمی برای ابزار تست و برنامه حمل و نقل هوایی.

  1.

Charaterisitcs:



  1. استاندارد رابط:ن

  2. نوع: اتصال دهنده

  3. جنسیت: زن

  4. امپدانس: 50 اهم

  5. ساختار: مستقیم 180درجه

  6. نوع نصب: نصب و بستن مهره برای کابل

  7.
مواد
موارد مواد آبکاری
تماس با مرکز برنز فسفر طلا
بدن برنج نیکل
عایق PTFE N / A



مشخصات
شرح مقدار
فرکانس DC 11GHz
امپدانس 50 اهم
VSWR 1.3
مقاومت عایق > 5000 متر اهم
ولتاژ تحمل دی الکتریک 1500V
برای مقاومت در برابر هادی مرکز تماس بگیرید <0.0015 اهم
برای مقاومت در برابر سیم هادی خارجی تماس بگیرید <0.002 اهم
چرخه زندگی 500 سبک
درجه دما C جدرجه حرارت تا +125 درجه سانتی گراد





تابع: این یک انتقال سیگنال RF عالی را فراهم می کند ، آن را به طور گسترده ای در صنایع مختلف مورد استفاده قرار می گیرد که تصویب می شود یک اتصال دهنده پایدار عالی است و می تواند با اکثر کابل های موجود در بازار کار کند.



ضمانت Sinrui's و ضمانت کیفیت برای اتصالات RF



(ODM an OEM) خدمات طراحی سفارشی Afford:

محصولات را می توان با توجه به نوع استفاده مشتری از جمله اندازه ، شکل ، عملکرد الکتریکی ، روش نصب و غیره سفارشی کرد.

اگر محصولات استاندارد فعلی ما نمی توانند کاملاً مطابق با نیاز شما باشند ، خوشحال می شویم برای پشتیبانی تکنیک با ما تماس بگیرید.



گوشه آزمایش R&D:
